主な仕様と特長

概要
  シンプル版柱状図Ver.4、5、6、7 JACIC版柱状図Ver.4、5、6、7 スウェーデンVer.3、4 のデータが混在した断面図(断面用柱状図を配置し、層の色塗り、簡単な標題・層名の記入) を作成できます。凡例図は未対応です。

データ入力、機能
断面用簡易柱状図の柱状図模様(パターン)−N値グラフの順序を変えたり、旗の位置や反転、N値の鏡像の選択、旗の角度を自由に設定できます。
N値グラフ目盛り、グラフ幅を設定できます。
図中への記事記入位置はマウスでの指定、座標値での指定のどちらでも可能です。
層境界線の作成は、層の構成点をマウスでクリックし、次に層毎に必要な点を順次クリックして、ハッチの種類と色を設定します。
記事記入位置や層の構成点の修正はマウスでドラッグするだけです。

表示・印刷
線の太さや、活字フォント、サイズを選択できます。
印刷用紙はA3まで、柱状図模様はカラー、白黒どちらでも対応。
動作は高速、瞬時に描画します。
印刷プレビューに対応しています。

データファイル
選択した柱状図データファイル名や距離の数値データ、色塗り結果など断面図全体の状態をそのまま保存できます。
断面図全体データをCADソフト用DXF型式に変換してのデータ保存はできません。DXF形式の断面図が必要な場合は、別売の「JACIC版柱状図」「JGcals2014」で、もとのシンプル版柱状図データを変換して、ご利用下さい。


画面例

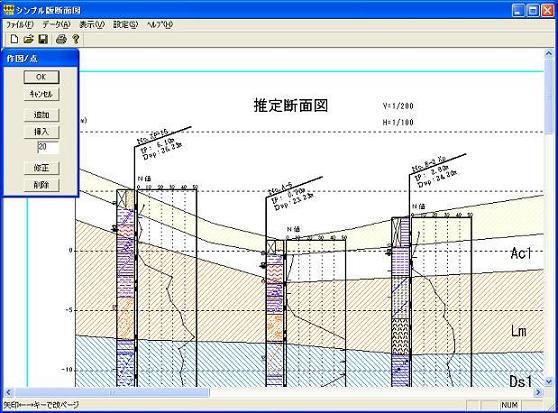

層境界線の構成点を追加編集

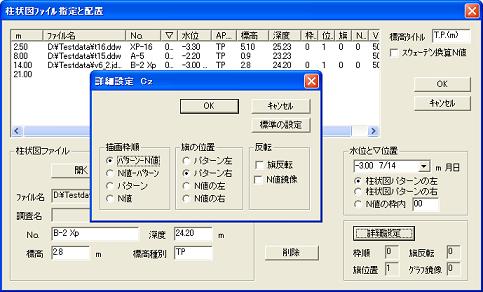

柱状図ファイル選択画面内の詳細設定 (描画枠順、旗の配置等)



購入申し込み

メール

商品内容
システムディスク
セットアップマニュアル
本ソフトをご利用になるお客様のメールアドレスで、ご住所お名前等ご記入の上お申し込み下さい。
購入お申し込みのメールアドレスのお客様をユーザ様として登録し、サポートはこのメールアドレスのお客様に対応致します。






 シンプル版断面図 Ver.7 ユーザ様へ

最新リリースバージョン(下記、改良・修正情報参照)をお送りします。メールでご請求下さい。
添付ファイルのプログラム部分は Lzh形式です、解凍ソフトはご用意下さい。なお、本ソフトがすでにインストールされている必要があります。
メールメール 改良・修正部分を添付ファイルで送信(無料) サイズ=約500kB

 Ver.7 改良・修正情報
